TD 7b — Reprendre et compléter le projet d’un autre

Contenu

TD 7b — Reprendre et compléter le projet d’un autre#

Note

Les fichiers des TD de la séance sont dans l’archive info01-cours7.zip.

Le TD part d’un projet déjà commencé par quelqu’un d’autre : le dépôt train, publié sur GitHub par le module. Son programme fabrique une courte vidéo d’après la scène de la mer du clip « Moon » de Kid Francescoli (Cauboyz, 2017). Dans ce clip, la caméra filme la mer depuis un train : le paysage défile derrière la vitre, les plans proches plus vite que les plans lointains, et les ombres des poteaux le long de la voie passent très vite.

Ce que le TD ajoute au programme#

Le programme du dépôt ne fait défiler que le paysage : deux plans, les voiles et la plage, sur un fond fixe. Le TD lui ajoute les deux autres éléments du clip, deux effets :

effet 1, la fenêtre du train : le cadre de la vitre, posé par-dessus le paysage ;
effet 2, les ombres des poteaux : des bandes sombres qui traversent l’image très vite, calculées avec numpy.

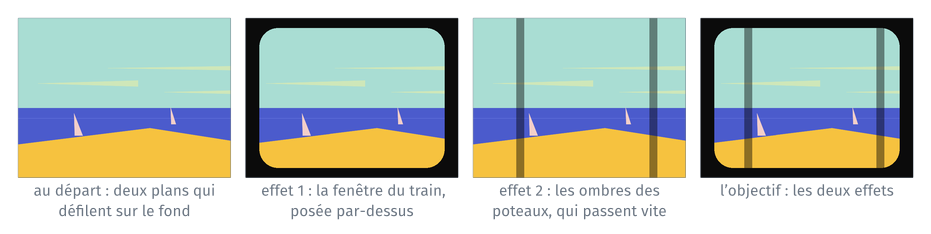

Au départ, chaque effet seul, puis les deux : l'image numéro 3 de la vidéo

Les deux effets se développent sur deux branches parties du même commit, fenetre et poteaux, comme le feraient deux personnes en même temps. Chacune arrive sur master par une pull request. Les deux modifient le même endroit de la fonction image : la seconde pull request s’arrête sur un conflit, que l’on résout sur le poste.

Le guide donne les lignes à modifier comme ceux du projet 4. Une ligne marquée - est à supprimer, une ligne marquée + est à ajouter, sans le + ni les cinq espaces qui le suivent. Les lignes sans signe ne changent pas et indiquent l’endroit. Le nombre qui suit le signe est le numéro de la ligne dans VS Code, quand les modifications sont faites de haut en bas.

Étape	Objectif	Durée
E0	récupérer un projet et son environnement, le faire tourner	20′
E1	lire le code d’un autre : comment une image est composée	10′
E2	effet 1, la fenêtre du train, sur une branche ; une pull request	20′
E3	effet 2, les ombres des poteaux avec numpy, sur une autre branche ; un conflit	40′
E4 (bonus)	un troisième plan, sans modifier le code

Au début de la séance#

Le compte GitHub du cours 6, avec la clé SSH du cours 6 enregistrée.
L’archive info01-cours7.zip, copiée depuis formationTemp sur le Bureau, puis extraite : clic droit, Extraire tout, en effaçant la fin du dossier proposé, \info01-cours7. Le dossier extrait est Desktop\cours7.

Ouvrir le dossier cours7/7b_train/ dans VS Code, puis un terminal Git Bash (menu Terminal, New Terminal ; flèche à côté du +, Git Bash).

E0 · Récupérer le projet et son environnement#

À faire : le dépôt train cloné depuis le compte du module, puis poussé vers un dépôt vide de votre compte ; l’environnement train créé depuis environment.yml.

À obtenir : python train.py --images 48 --video écrit sortie/train.mp4, où deux plans défilent sur le fond.

E0.1 Le dépôt#

Sur votre compte GitHub, créer un dépôt vide nommé train (New repository, sans README). Le compte du module est geodata-ing1-info-01. Puis :

cd travail
git clone git@github.com:geodata-ing1-info-01/td7b-train.git train
cd train
git remote set-url origin git@github.com:<compte>/train.git
git push -u origin master

Le dernier argument de git clone nomme le dossier local train. git remote set-url change l’adresse du dépôt distant origin : les push suivants vont à votre dépôt. Régler ensuite votre nom, votre adresse, et la façon dont git pull réunit deux historiques (par une fusion, étape E3) :

git config user.name "Prénom Nom"
git config user.email "prenom.nom@exemple.fr"
git config pull.rebase false

Vérification : ls liste README.md, decor, environment.yml et train.py ; git log --oneline affiche trois commits.

E0.2 L’environnement#

Le programme lance ImageMagick (magick) et ffmpeg, deux programmes en ligne de commande. Le fichier environment.yml du dépôt décrit l’environnement du projet :

cat environment.yml
conda env create -f environment.yml
conda activate train

La création télécharge les paquets : plusieurs minutes. Pendant ce temps, lire le README du dépôt.

Vérification : l’invite commence par (train) ; magick -version affiche la version d’ImageMagick.

E0.3 Faire tourner le programme#

python train.py --help
python train.py --numero 40

écrit : C:\Users\eleve\Desktop\cours7\7b_train\travail\train\sortie\train_0040.png

python train.py --images 48 --video

48 images dans C:\Users\eleve\Desktop\cours7\7b_train\travail\train\sortie\images
écrit : C:\Users\eleve\Desktop\cours7\7b_train\travail\train\sortie\train.mp4

Vérification : start sortie/train.mp4 montre les voiles et la plage jaune qui défilent vers la gauche, la plage plus vite que les voiles.

E1 · Lire le code#

À faire : lire decor/plans.csv et la fonction image ; répondre aux trois questions.

À obtenir : les réponses, vérifiées en lançant le programme.

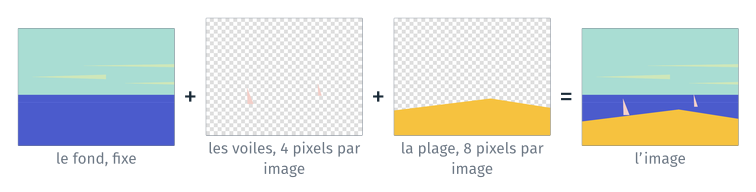

L'image de départ, couche par couche

Chaque image de la vidéo superpose des couches : le fond, puis chaque plan, découpé dans une bande qui tourne. Le damier marque les pixels transparents : là, la couche laisse voir celle du dessous. Les plans sont décrits dans decor/plans.csv, du plus lointain au plus proche :

fichier,vitesse
voiles.png,4
plage_jaune.png,8

La fonction image construit la commande de magick, couche par couche :

def image(fichier, plans, numero):
    """L'image numéro `numero` : le fond, puis chaque plan décalé de numero × sa vitesse."""
    commande = [MAGICK, str(DECOR / "fond.png")]
    for nom, vitesse in plans:
        commande = commande + arguments_plan(nom, numero * vitesse) + ["-composite"]
    commande = commande + [str(fichier)]
    subprocess.run(commande, check=True)

Quelle ligne de image ajoute un plan à la commande, et combien de fois s’exécute-t-elle pour une image ?
De combien de colonnes la bande des voiles est-elle décalée à l’image numéro 10 ?
Que devient l’image si l’on échange les deux dernières lignes de decor/plans.csv ? L’essayer avec python train.py --numero 40, puis remettre le fichier dans son état : git restore decor/plans.csv.

Les réponses sont à la fin du guide.

E2 · Effet 1, la fenêtre du train#

À faire : créer deux branches, fenetre et poteaux, depuis master ; sur fenetre, poser l’image de la fenêtre sur chaque image de la vidéo ; un commit ; la pull request, fusionnée sur GitHub.

À obtenir : sortie/train_0040.png montre le paysage derrière la vitre, dans le cadre noir ; sur GitHub, master contient la fenêtre.

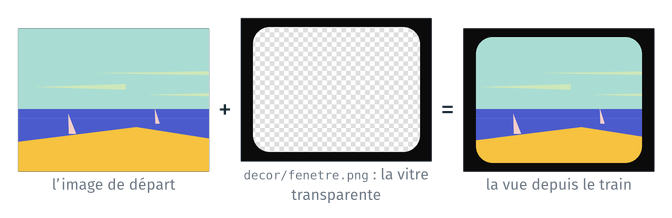

Effet 1 : l'image de la fenêtre, dont la vitre est transparente, posée sur l'image de départ

E2.1 Deux branches#

git branch fenetre
git branch poteaux
git branch

git branch <nom> crée une branche sur le commit courant, sans s’y placer. Les deux branches partent du même commit, comme deux personnes qui commencent chacune une fonctionnalité à partir de la même version.

E2.2 La fenêtre#

git checkout fenetre

La fenêtre, decor/fenetre.png, est déjà dans le dépôt : une image de 640 × 480 pixels, noire sur le cadre, transparente sur la vitre. Posée en dernier sur l’image, elle cache les bords du paysage et le laisse voir par la vitre. Dans la fonction image, une ligne de plus l’ajoute à la commande de magick, après la boucle des plans, avec -composite, comme chaque plan.

   for nom, vitesse in plans:
       commande = commande + arguments_plan(nom, numero * vitesse) + ["-composite"]
+         commande = commande + [str(DECOR / "fenetre.png"), "-composite"]
   commande = commande + [str(fichier)]
   subprocess.run(commande, check=True)

Vérification : python train.py --numero 40, puis ouvrir sortie/train_0040.png : le paysage derrière la vitre, et le cadre noir autour.

git commit -am "La fenêtre posée sur chaque image"
git push -u origin fenetre

E2.3 La pull request#

Sur GitHub : Compare & pull request, Create pull request, Merge pull request, Confirm merge.

Vérification : sur la page du dépôt, train.py contient la ligne de la fenêtre.

E3 · Effet 2, les ombres des poteaux#

À faire : sur la branche poteaux : calculer avec numpy un calque des ombres, et le poser sur chaque image (E3.1) ; la pull request, qui s’arrête sur un conflit (E3.2) ; résoudre le conflit sur le poste (E3.3).

À obtenir : la vidéo montre des bandes sombres qui passent vite sur le paysage, derrière la vitre ; les deux branches sont fusionnées dans master.

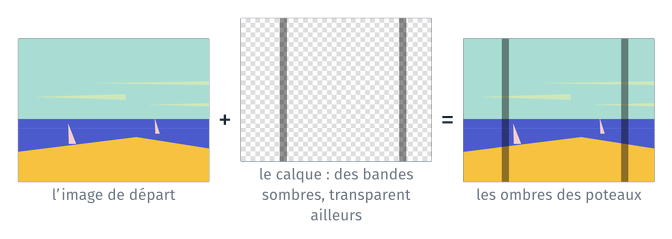

Effet 2 : le calque des poteaux, sombre sur des bandes et transparent ailleurs, posé sur l'image de départ

E3.1 Le calque des poteaux#

git checkout poteaux

Vérification : train.py n’a pas la ligne de la fenêtre. La branche poteaux est restée au commit de départ.

Dans le clip, les ombres des poteaux passent très vite devant la vitre. Le programme les dessine sur un calque : une image de 640 × 480 pixels, transparente sauf sur des bandes verticales sombres. Pour chaque image de la vidéo, la fonction ecrire_poteaux calcule ce calque et l’écrit dans sortie/poteaux.png, et image le pose sur le paysage, comme un plan. Les bandes se décalent de 90 pixels d’une image à la suivante : dix fois plus vite que la plage.

numpy représente une image comme un tableau de nombres. Le calque est un tableau de 480 lignes, 640 colonnes et 4 valeurs par pixel : rouge, vert, bleu et opacité, chacune de 0 à 255. np.zeros(…) crée ce tableau rempli de zéros : un pixel noir et transparent partout.

np.arange(640) est le tableau des numéros de colonnes, de 0 à 639. Les opérations sur ce tableau se font sur chaque valeur à la fois : (np.arange(640) + 90 * numero) % 400 < 24 donne, pour chaque colonne, True si elle tombe dans une bande et False sinon. Ce tableau de booléens choisit des colonnes : calque[:, colonnes, 3] = 110 règle l’opacité de ces colonnes, sur toutes les lignes (:), à 110 sur 255.

   18 from pathlib import Path
   19
+     import numpy as np
+     from PIL import Image
+
   23 # Les programmes
   24 MAGICK = "magick"
    …
   29 SORTIE = Path.cwd() / "sortie"
   30 IMAGES = SORTIE / "images"
+
+     # Les ombres des poteaux : des bandes sombres qui passent très vite vers la gauche
+     POTEAUX = SORTIE / "poteaux.png"     # le calque des poteaux, refait pour chaque image
+     ECART_POTEAUX = 400                  # pixels entre deux bandes
+     LARGEUR_POTEAU = 24                  # largeur d'une bande, en pixels
+     VITESSE_POTEAUX = 90                 # pixels par image
   37
   38
    …
   57
   58
+     def ecrire_poteaux(fichier, numero):
+         """Le calque des poteaux de l'image `numero`, 640 × 480 pixels : des bandes sombres, transparent ailleurs."""
+         # Un tableau hauteur × largeur × 4 (rouge, vert, bleu, opacité), à zéro : noir et transparent
+         calque = np.zeros((480, 640, 4), dtype=np.uint8)
+         # Pour chaque colonne, vrai si elle tombe dans une bande
+         colonnes = (np.arange(640) + VITESSE_POTEAUX * numero) % ECART_POTEAUX < LARGEUR_POTEAU
+         calque[:, colonnes, 3] = 110     # l'opacité de ces colonnes, sur toute la hauteur
+         Image.fromarray(calque).save(fichier)
+
+
   69 def image(fichier, plans, numero):
   70     """L'image numéro `numero` : le fond, puis chaque plan décalé de numero × sa vitesse."""
    …
   72     for nom, vitesse in plans:
   73         commande = commande + arguments_plan(nom, numero * vitesse) + ["-composite"]
+         ecrire_poteaux(POTEAUX, numero)
+         commande = commande + [str(POTEAUX), "-composite"]
   76     commande = commande + [str(fichier)]
   77     subprocess.run(commande, check=True)

Vérification : python train.py --numero 3, puis ouvrir sortie/train_0003.png : deux bandes sombres sur le paysage. Puis python train.py --images 48 --video : les bandes passent vite vers la gauche.

git commit -am "Les ombres des poteaux"
git push -u origin poteaux

E3.2 La pull request, et le conflit#

Sur GitHub, ouvrir la pull request de poteaux. La page affiche « This branch has conflicts that must be resolved » : master a changé depuis le départ de la branche, et les deux branches ont modifié le même endroit de train.py. Le conflit se résout sur le poste, en ramenant master dans la branche :

git pull origin master

Auto-merging train.py
CONFLICT (content): Merge conflict in train.py
Automatic merge failed; fix conflicts and then commit the result.

Dans train.py, la fonction image contient les deux versions :

<<<<<<< HEAD
    ecrire_poteaux(POTEAUX, numero)
    commande = commande + [str(POTEAUX), "-composite"]
=======
    commande = commande + [str(DECOR / "fenetre.png"), "-composite"]
>>>>>>> 586b3cb3f7a1a4e1391c836ac75e57fc5c3f18b5

Entre <<<<<<< HEAD et ======= : la version de la branche poteaux. Entre ======= et >>>>>>> : la version de master, avec la fenêtre. La ligne >>>>>>> se termine par l’identifiant du dernier commit de master, différent dans chaque dépôt.

E3.3 Résoudre#

L’image finale demande les deux effets : les lignes des deux versions restent. Les couches se posent de la plus lointaine à la plus proche : le paysage, les poteaux, qui sont dehors, puis la fenêtre. Remplacer toutes les lignes, de <<<<<<< HEAD jusqu’à >>>>>>> compris, par :

    ecrire_poteaux(POTEAUX, numero)
    commande = commande + [str(POTEAUX), "-composite"]
    commande = commande + [str(DECOR / "fenetre.png"), "-composite"]

Vérification : python train.py --images 48 --video : la vidéo de la dernière image de la figure du début du guide. Ici, le cadre de la fenêtre est noir, et l’autre ordre des deux lignes donne presque la même image : les ombres, noires, ne se voient pas sur le cadre noir.

git add train.py
git commit --no-edit
git push

Sur GitHub, la pull request n’a plus de conflit : Merge pull request, Confirm merge. Puis, sur le poste :

git checkout master
git pull
git log --oneline --graph

Vérification : le graphe dessine les deux branches, réunies dans master.

E4 (bonus) · Un troisième plan#

À faire : ajouter la plage orange à decor/plans.csv, sans modifier le code ; une branche, une pull request.

À obtenir : la vidéo montre trois plans, la plage orange devant, deux fois plus rapide que la plage jaune.

decor/plage.png est une troisième bande, déjà dans le dépôt. Le programme lit ses plans dans decor/plans.csv : un plan de plus est une ligne de plus.

git checkout -b plage
echo "plage.png,16" >> decor/plans.csv
python train.py --images 48 --video

>> ajoute la ligne à la fin du fichier, sans effacer les autres.

git commit -am "Un troisième plan : la plage orange"
git push -u origin plage

Puis la pull request, fusionnée sur GitHub, et git checkout master, git pull sur le poste.

Réponses de l’étape E1#

La ligne `commande = commande + arguments_plan(nom, numero * vitesse)
- [« -composite »], dans la boucle for: une fois par ligne deplans.csv`, soit deux fois.
De 40 colonnes : le numéro de l’image, 10, fois la vitesse des voiles, 4.
magick pose les couches dans l’ordre de la commande. Les voiles, posées en dernier, passent devant la plage.
